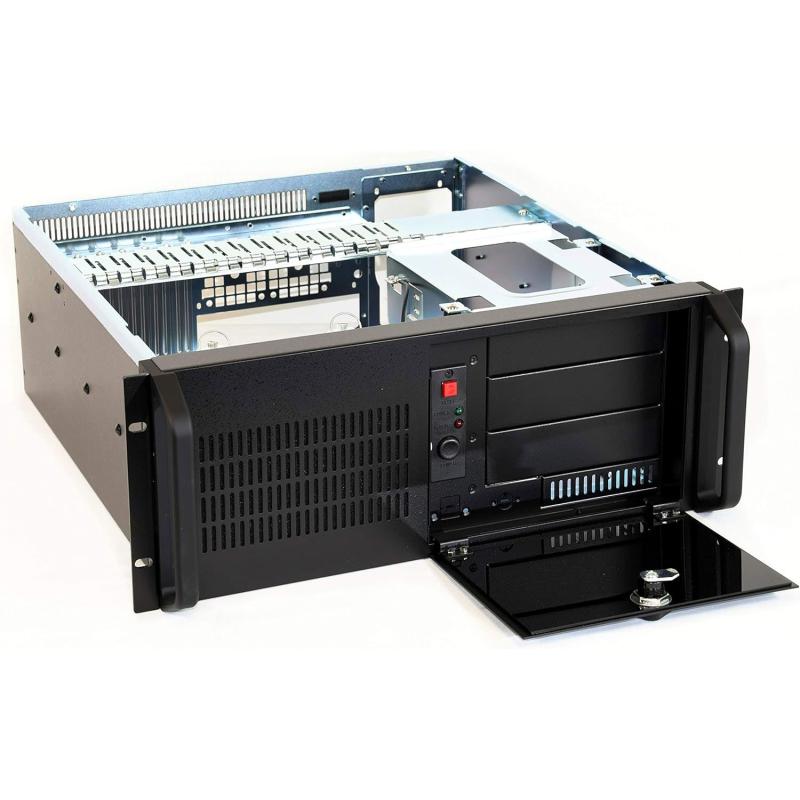

Bildansicht 0 zu Controlmaster 3223 4HE 12Slot + PICMG

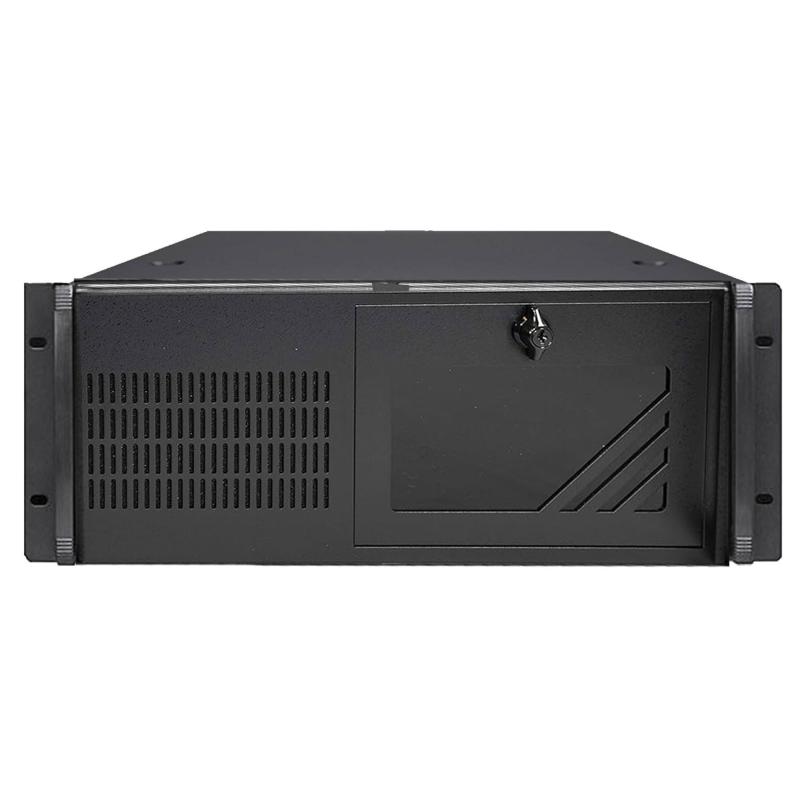

Bildansicht 1 zu Controlmaster 3223 4HE 12Slot + PICMG

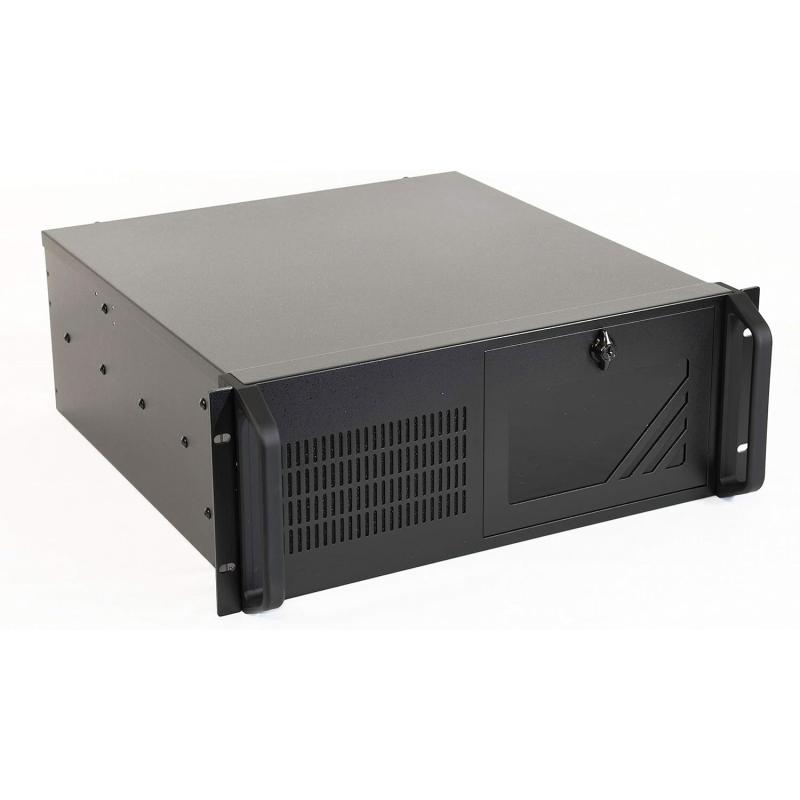

Bildansicht 2 zu Controlmaster 3223 4HE 12Slot + PICMG

Controlmaster 3223 4HE 12Slot + PICMG

19 Zoll IPC Online-Konfigurator

Art-Nr.: ybti07

Marke: [IBase]

Marke IBase

19" Controlmaster 3223 4HE Industrie PC mit 12-Slot Backplane und passender CPU-Karte (PICMG1.3) und Intel® Core™ Prozessoren der 9. Generation.

1x Intel® Core™ i3/i5/i7 (9th Generation)
bis max. 64GB RAM
1x HDD/SSD. 1x M.2 NVMe SSD
2x Gigabit-LAN, DVI-D
4x PCI, 7x PCIe
1x RS232/422/485 via Header, 3xRS232 via Header
CPU, Netzwerkkarten, Grafikkarten, Betriebssystem und Raidcontroller frei konfigurierbar

Datenblatt

Produktbeschreibung Controlmaster 3223 4HE 12Slot + PICMG

Der Controlmaster 3223 ist ein robuster 4HE Industrie-PC im 19-Zoll-Rackformat, der sich durch seine modulare Bauweise und hohe Erweiterbarkeit auszeichnet. Mit einer 12-Slot-Backplane auf Basis des PICMG 1.3 Standards bietet das System ideale Voraussetzungen für komplexe industrielle Anwendungen, bei denen sowohl moderne als auch bewährte Erweiterungskarten zum Einsatz kommen. Damit eignet sich der Controlmaster 3223 besonders gut für den Einsatz in der Maschinensteuerung, Prozessüberwachung oder in Prüf- und Testsystemen.

Angetrieben wird der Industrie-PC von einer leistungsstarken PICMG 1.3 CPU-Karte, die auf Intel® Core™ Prozessoren der 9. Generation basiert. Diese Plattform stellt eine bewährte Kombination aus Performance und Stabilität dar – ideal für industrielle Daueranwendungen, bei denen es auf Zuverlässigkeit und eine solide Rechenleistung ankommt. Die flexible Slot-Verteilung ermöglicht die Nutzung von PCIe-, PCI- und optional auch ISA-Steckplätzen, was eine problemlose Integration in bestehende Systemlandschaften erlaubt.

Das industrietaugliche 4HE-Gehäuse überzeugt durch seine robuste Verarbeitung und eine durchdachte Innenstruktur, die für eine effiziente Kühlung aller Komponenten sorgt. Ein integrierter Staubfilter schützt das System zuverlässig vor Verunreinigungen, während frontseitig zugängliche Schnittstellen wie USB-Anschlüsse die Bedienung und Wartung erleichtern. Darüber hinaus können Laufwerke und weitere Komponenten über Wechselrahmen unkompliziert ausgetauscht werden.

Der Controlmaster 3223 ist eine zuverlässige und langzeitverfügbare Plattform für anspruchsvolle industrielle Anwendungen. Dank seiner flexiblen Konfigurierbarkeit lässt er sich exakt an projektspezifische Anforderungen anpassen und bietet damit eine zukunftssichere Lösung für unterschiedlichste Einsatzszenarien.

Spezifikationen

Mainboard
Hersteller	Ibase
Mainboard	IB995EF, IP315
Anzahl CPU-Sockel	1
Chipsatz	Intel® H310 Chipsatz
Onboard Sound	Intel® C246
RAM	2x DIMMs DDR-4 3200
LAN Controller	Intel I219M, Intel I211AT
Gehäuse
Höheneinheit	4 HE
Maße	451x482x177 mm
Hersteller	Premier
Hersteller-ArtNr	GH-402SRS
Farbe	schwarz
Anzahl Gehäuselüfter	2
HDD-Wechselrahmen	1
Anschlüsse	1 x 3,5 Zoll HDD-Schacht 3 x 5,25 Zoll Schacht 2 x USB 2.0 Ports 1 x PS2
Schnittstellen und Anschlüsse
DVI	1
Gbit LAN	2
SATA	2
M2 NVMe	1
USB 3.0 Ports	1
USB 2.0 Header	2
USB 3.0 Header	2
PCI-Express x16	1
PCI-Express x8	2
PCI-Express x4	4
PCI	4
Serielle (RS232) Header	4
TPM (Header)	1
Digital I/O	4

Konfigurieren Sie Ihr System:

Prozessor (CPU)

Anzahl wählen:
	keine CPU		Kein Aufpreis
	Intel® Core™ i5-9500 6/6 3 GHz S1151v2 4,1 GHz Turbo 6 Cores 6 Threads 9 MB Cache 65 Watt TDP	lagernd	167,90 €
	Intel® Core™ i5-9500T 6/6 2,2 GHz S1151v2 kein Turbo 6 Cores 6 Threads 9 MB Cache 35 Watt TDP	1 Woche	255,00 €
	Intel® Core™ i7-9700 8/8 3 GHz S1151v2 4,9 GHz Turbo 8 Cores 8 Threads 12 MB Cache 65 Watt TDP	lagernd	292,35 €

Arbeitsspeicher (RAM)

Anzahl wählen:
	kein RAM-Riegel			Kein Aufpreis
	8GB DDR4 FSB3200 288-pin CL22	lagernd	2,44 €/GB	19,50 €
	16GB DDR4 FSB3200 288-pin CL22	lagernd	2,84 €/GB	45,50 €
	32GB DDR4 FSB3200 288-pin CL22	lagernd	2,80 €/GB	89,70 €

SSD (Solid-State-Drive) M.2

1TB Samsung SSD 990 Pro inkl. Kühlkörper M.2 max. Read 7450 MB/s max. Write 6900 MB/s PCIe 4.0 x4 (NVMe) M.2 (2280)	lagernd	0,12 €/GB	120,21 €
2TB Samsung SSD 990 Pro inkl. Kühlkörper M.2 max. Read 7450 MB/s max. Write 6900 MB/s PCIe 4.0 x4 (NVMe) M.2 (2280)	lagernd	0,10 €/GB	191,75 €
4TB Samsung SSD 990 Pro inkl. Kühlkörper M.2 max. Read 7450 MB/s max. Write 6900 MB/s PCIe 4.0 x4 (NVMe) M.2 (2280)	lagernd	0,08 €/GB	334,35 €
1TB Samsung SSD 980 Pro M.2 NVMe max. Read 7000 MB/s max. Write 5000 MB/s PCIe 4.0 x4 (NVMe) M.2 (2280) ★ Unsere Empfehlung	lagernd	0,13 €/GB	129,76 €
2TB Samsung SSD 980 Pro M.2 NVMe max. Read 7000 MB/s max. Write 5100 MB/s PCIe 4.0 x4 (NVMe) M.2 (2280) ★ Unsere Empfehlung	lagernd	0,09 €/GB	189,97 €

SSD (Solid-State-Drive)

120GB Industrie SSD 2,5" 3D TLC	lagernd	0,27 €/GB	32,25 €
120GB Industrie SSD 2,5" 3D TLC -40°-85°	lagernd	0,55 €/GB	65,51 €
256GB Industrie SSD 2,5" 3D TLC	lagernd	0,16 €/GB	40,87 €
256GB Industrie SSD 2,5" 3D TLC -40°-85°	lagernd	0,27 €/GB	70,00 €
512GB Industrie SSD 2,5" 3D TLC	lagernd	0,12 €/GB	63,68 €
512GB Industrie SSD 2,5" 3D TLC -40°-85°	lagernd	0,21 €/GB	110,00 €
1TB Samsung SSD 870 EVO SATA-3	lagernd	0,09 €/GB	92,00 €
2TB Samsung SSD 870 EVO SATA-3	lagernd	0,08 €/GB	161,00 €
4TB Samsung SSD 870 EVO SATA-3	lagernd	0,08 €/GB	327,75 €

HDD (Festplatten) WD 3,5 Zoll

1TB WD Ultrastar DC HA210 24x7 128MB 7200U SATA-3 6Gb	lagernd	93,75 €/TB	93,75 €
2TB WD Ultrastar DC HA210 24x7 128MB 7200U SATA-3 6Gb	lagernd	61,93 €/TB	123,86 €
4TB WD Ultrastar DC HC310 24x7 256MB 7200U SATA-3 6Gb	lagernd	46,56 €/TB	186,25 €
8TB WD Ultrastar DC HC320 24x7 256MB 7200U SATA-3 6Gb	1-3 Tage	31,09 €/TB	248,75 €
10TB WD Ultrastar DC HC330 24x7 256MB 7200U SATA-3 6Gb	1 Woche	26,78 €/TB	267,75 €
12TB WD Ultrastar DC HC520 24x7 256MB 7200U SATA-3 6Gb	lagernd	25,83 €/TB	309,96 €
14TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	lagernd	27,32 €/TB	382,50 €
16TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	2-3 Wochen	20,51 €/TB	328,17 €
18TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	lagernd	20,90 €/TB	376,12 €
20TB WD Ultrastar DC HC560 24x7 512MB 7200U SATA-3 6Gb	lagernd	20,08 €/TB	401,62 €
22TB WD Ultrastar DC HC570 24x7 512MB 7200U SATA-3 6Gb	lagernd	19,52 €/TB	429,47 €
24TB WD Ultrastar DC HC580 24x7 512MB 7200U SATA 6Gb	lagernd	20,77 €/TB	498,52 €

RAID-Controller

Broadcom MegaRaid 9540-8i 8-Port PCI-E 4.0 x8 SATA/SAS 12Gb/s ohne Cache	lagernd	338,77 €
Microsemi Adaptec SmartRAID 3254-8i 8+0 Port LP PCI-E 3.0 x8 SATA/SAS 24Gb/s incl. Nand 4GB Cache	lagernd	906,92 €
Microsemi Adaptec SmartRAID 3154-8i 8-Port PCI-E 3.0 x8 SATA/SAS 12Gb/s incl. Nand 4GB Cache	lagernd	1.032,50 €

Battery Backup Unit (BBU)

	Cache Vault NAND Speicher 94xx/95xx	lagernd		98,75 €
	Cache Vault NAND Speicher LSI 9361	lagernd		156,25 €

Netzwerk (LAN)

Intel® PCI-E Gigabit Netzwerkkarte 1x RJ-45 Server	lagernd	56,25 €
Intel® PCI-E 10Gb Netzwerkkarte 2x RJ-45 Server CNA	lagernd	122,26 €
Intel® PCI-E Gigabit Netzwerkkarte 2x RJ-45 Server VMDq	lagernd	152,59 €
Intel® PCI-E Gigabit Netzwerkkarte 4x RJ-45 Server VMDq	lagernd	154,49 €
Broadcom NetXtreme P210tp PCI-E 10Gb Netzwerkkarte 2x RJ45	lagernd	165,58 €

Grafikkarten

Produktinformation	ASUS GT1030 2GB DDR5 passiv	lagernd	77,11 €
Produktinformation	PNY NVIDIA RTX A400 4GB PCIe	lagernd	164,13 €
Produktinformation	PNY NVIDIA RTX A1000 4 mDP/DP 8GB PCIe	lagernd	385,56 €
Produktinformation	PNY Quadro® RTX A2000 12GB PCIe	lagernd	567,32 €
Produktinformation	PNY NVIDIA RTX A2000 ADA 16GB PCIe	lagernd	595,96 €
Produktinformation	MSI GeForce RTX 3060 Ventus 2X 12G	lagernd	251,59 €
	MSI GeForce RTX 4060 Ti VENTUS 2X 16GB	auf Anfrage	551,82 €

Netzteil

400W ATX PS2 Netzteil	lagernd	Kein Aufpreis
500W Green Netzteil PS2 EPS Emacs Zippy HG2-5500V	1 Woche	60,00 €
1200W BeQuiet! Straight Power 12	lagernd	140,41 €
400W Green Netzteil PS2 EPS 80+ Emacs Zippy	1-3 Tage	240,00 €
2x 420W redundantes ATX-Netzteil, PS2	lagernd	540,00 €
600W Netzteil PS2 80+	1 Woche	10,00 €
550W Netzteil PS2 80+	lagernd	30,00 €

Montageschienen

Teleskopschienen für 19" Gehäuse

lagernd

39,00 €

Betriebssystem

Bitte wählen Sie ein Betriebssystem. Das System wird in der endgültigen Konfiguration auf stabile Lauffähigkeit getestet. Sie erhalten zu dem gewählten OS neben erweitertem Support auch passende Treiber für alle Komponenten. Spezielle Wünsche zu Konfiguration oder Partitionierung sind auf Anfrage und ohne Aufpreis möglich.
Sollte das von Ihnen gewünschte Betriebssystem nicht aufgeführt sein, teilen Sie uns dieses bitte unbedingt mit.

Keine Betriebssystem-Lizenz (kostenloser Test mit folgendem Betriebssystem) : Keine Betriebssystem-Lizenz (kostenloser Test mit folgendem Betriebssystem):	lagernd	Kein Aufpreis
Debian Linux 12 Bookworm 64-Bit inkl. Vorinstallation und Systemtest	lagernd	Kein Aufpreis
Ubuntu Linux Desktop 24.04 64bit inkl. Vorinstallation und Systemtest	lagernd	Kein Aufpreis
Windows 10 IoT Ent. 2021 LTSC Value inkl. Vorinstallation und Systemtest : Bitte geben Sie die gewünschte Sprache an: Windows 10 IoT Ent. 2021 LTSC Value inkl. Vorinstallation und Systemtest:	lagernd	100,00 €
Windows 10 IoT Ent. 2021 LTSC High End inkl. Vorinstallation und Systemtest : Bitte geben Sie die gewünschte Sprache an: Windows 10 IoT Ent. 2021 LTSC High End inkl. Vorinstallation und Systemtest:	lagernd	180,00 €
Windows 11 IoT Ent. 2024 LTSC Value inkl. Vorinstallation und Systemtest : Bitte geben Sie die gewünschte Sprache an: Windows 11 IoT Ent. 2024 LTSC Value inkl. Vorinstallation und Systemtest:	lagernd	100,00 €
Windows 11 IoT Ent. 2024 LTSC High End inkl. Vorinstallation und Systemtest : Bitte geben Sie die gewünschte Sprache an: Windows 11 IoT Ent. 2024 LTSC High End inkl. Vorinstallation und Systemtest:	lagernd	180,00 €
Windows 11 Pro 64-bit inkl. Vorinstallation und Systemtest	lagernd	135,00 €

Peripherie / Zubehör

Logitech B100 Optical Mouse Business schwarz USB	lagernd	10,00 €
Cherry G83-6105 Tastatur USB deutsch schwarz	lagernd	27,10 €
iiyama ProLite XUB2493HS-B6 24"	lagernd	122,40 €
LG USB DVD-Brenner extern USB 2.0 schwarz	lagernd	27,47 €

Industriemonitore

Produktinformation	8" Touchmonitor resistiv, IP65 Frontschutz 8" 12V-24VDC IN Einbau oder VESA75 Auflösung 800x600 (4:3)	lagernd	229,00 €
Produktinformation	12" Touchmonitor resistiv, IP65 Frontschutz 12" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1024x768 (4:3)	lagernd	329,00 €
Produktinformation	15" Touchmonitor resistiv, IP65 Frontschutz 15" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (5:4)	lagernd	349,00 €
Produktinformation	17" Touchmonitor resistiv, IP65 Frontschutz 17" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (4:3)	lagernd	379,00 €
Produktinformation	19" Touchmonitor resistiv, IP65 Frontschutz 19" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (4:3)	lagernd	449,00 €
Produktinformation	21,5" Touchmonitor resistiv, IP65 Frontschutz 21,5" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1920x1080 (16:9)	lagernd	499,00 €
Produktinformation	10,4" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 10,4" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1024x768 (4:3)	lagernd	299,00 €
Produktinformation	12,1" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 12,1" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x800 (16:10)	lagernd	329,00 €
Produktinformation	15" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 15" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1024x768 (4:3)	lagernd	349,00 €
Produktinformation	15,6" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 15,6" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1920x1080 (16:9)	lagernd	429,00 €
Produktinformation	17" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 17" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (5:4)	lagernd	379,00 €
Produktinformation	18,5" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 18,5" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1920x1080 (16:9)	lagernd	499,00 €
Produktinformation	19" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 19" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (5:4)	lagernd	449,00 €
Produktinformation	21,5" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 21,5" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1920x1080 (16:9)	lagernd	499,00 €

Reserve-SSD

1TB Samsung SSD 990 Pro inkl. Kühlkörper M.2	lagernd	120,21 €
2TB Samsung SSD 990 Pro inkl. Kühlkörper M.2	lagernd	191,75 €
4TB Samsung SSD 990 Pro inkl. Kühlkörper M.2	lagernd	334,35 €
120GB Industrie SSD 2,5" 3D TLC	lagernd	32,25 €
120GB Industrie SSD 2,5" 3D TLC -40°-85°	lagernd	65,51 €
256GB Industrie SSD 2,5" 3D TLC	lagernd	40,87 €
256GB Industrie SSD 2,5" 3D TLC -40°-85°	lagernd	70,00 €
512GB Industrie SSD 2,5" 3D TLC	lagernd	63,68 €
512GB Industrie SSD 2,5" 3D TLC -40°-85°	lagernd	110,00 €
1TB Samsung SSD 980 Pro M.2 NVMe	lagernd	129,76 €
2TB Samsung SSD 980 Pro M.2 NVMe	lagernd	189,97 €
1TB Samsung SSD 870 EVO SATA-3	lagernd	92,00 €
2TB Samsung SSD 870 EVO SATA-3	lagernd	161,00 €
4TB Samsung SSD 870 EVO SATA-3	lagernd	327,75 €

Reserve-HDD

1TB WD Ultrastar DC HA210 24x7 128MB 7200U SATA-3 6Gb	lagernd	93,75 €
2TB WD Ultrastar DC HA210 24x7 128MB 7200U SATA-3 6Gb	lagernd	123,86 €
4TB WD Ultrastar DC HC310 24x7 256MB 7200U SATA-3 6Gb	lagernd	186,25 €
8TB WD Ultrastar DC HC320 24x7 256MB 7200U SATA-3 6Gb	1-3 Tage	248,75 €
10TB WD Ultrastar DC HC330 24x7 256MB 7200U SATA-3 6Gb	1 Woche	267,75 €
12TB WD Ultrastar DC HC520 24x7 256MB 7200U SATA-3 6Gb	lagernd	309,96 €
14TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	lagernd	382,50 €
16TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	2-3 Wochen	328,17 €
18TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	lagernd	376,12 €
20TB WD Ultrastar DC HC560 24x7 512MB 7200U SATA-3 6Gb	lagernd	401,62 €
22TB WD Ultrastar DC HC570 24x7 512MB 7200U SATA-3 6Gb	lagernd	429,47 €
24TB WD Ultrastar DC HC580 24x7 512MB 7200U SATA 6Gb	lagernd	498,52 €
